分板机分类及优点

发布时间:2022-08-25

分板机通常是指PCB分板机,也就是线路板分板机。分板机被广泛应用于电子产品制造业。由于传统的人工折板方式会有很强的应力产生,对产品品质造成严重影响,所以人工折板已基本上被机器分板所取代。

分板机可分以下几种:

1、走刀式分板机,2、冲压式分板机,3、铣刀式分板机,4、激光分板机,5、铡刀式分板机。

优缺点

以上四种分板机的优缺点:

成本低,首次投入成本低,速度快。可进行任意形状分板,应力很小,切割边缘无毛边。同时具备铣刀式分板机的优点,并可对PCB板进行微分切,无应力。 纯气动(工厂常用气压即可),体积小巧(桌面式),出力大,可切任意宽度厚度的铝基板,性价比高。

分板机特点

☆本机整体采用无弯曲应力和高钢性C型结构原理设计。

☆以压缩空气为动力处理V-cut连板分板作业。

☆对敏感极高的SMD零件或超波薄PCB可安全分板。

☆分板作业时,无振动发生。

☆气动式驱动,安静无噪声。

☆上下刀具间隙可轻松调整。

☆下刀分YZ两方向调节。

☆刀具为面角结构设计,可以切割零件几乎贴近V槽的PCB。

分板机分类编辑

分板机一般分为有V槽分板机和无V槽分板()

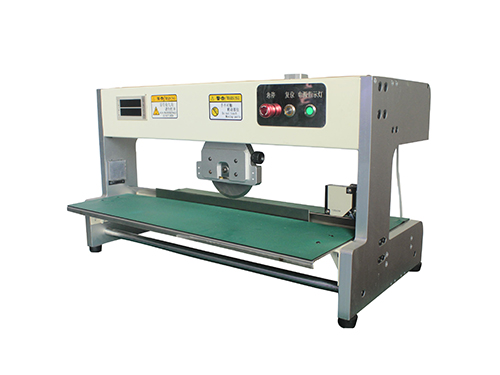

一,V槽分板机常见的是走刀式分板机,特点如下:

1、切板过程中PCB不动,圆刀滑移,确保基板电子元件不因移动而损坏

2、圆刀滑移速度可调节

3、因应V槽深深浅及刀具损耗,上圆刀与下直刀之间的距离可准确调整

4、可解决零件跨越V槽来实现分板

5、将切板时所产生的内应力降至最低而避免锡裂

6、分切速度透过旋钮控制,分板行程可自由设定并有LCD显示

7、可依要求加装输送带,提高性能表现

8、三组电眼保护,确保安全生产
